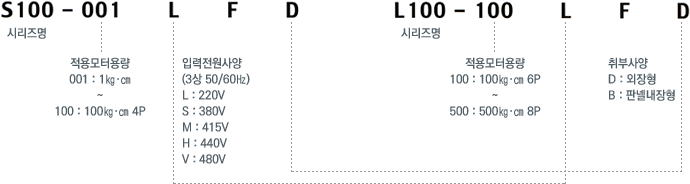

| 형식 |
S100 - 001 L F D |
220V |
380V (M.H.V 공통적용) |
| L100 - 100 L F D |
S100-001~100 LFD |
L100-100~500 LFD |
S100-001~100 SFD |
L100-100~500 SFD |
| 보호구조 |
개방형(IP00) |
| 적용모터 (㎏·㎝) |
1~100㎏·㎝ 4P |
100㎏·㎝ 6P~500㎏·㎝ 8P |
1~100㎏·㎝ 4P |
100㎏·㎝ 6P~500㎏·㎝ 8P |
| 정격입력 교류전압/주파수 |
3상(3선) 220~230V ±10%, 50/60㎐ ±5% |
3상(3선) 380/415/440/480V ±10%, 50/60㎐ ±5% |
| 정격 출력 전류(A)/최대 |
15 |
60 |
15 |
60 |
| 제어방식 |
VOLTAGE FEED BACK CONTROL |
| 제어소자 (POWER UNIT) |
MODULE TRIAC |
MODULE SCR |
MODULE TRIAC |
MODULE SCR |
입력
신호 |
출력전압설정(외부) |
2W 1~10㏀ 가변저항기, DC 0~10V (입력임피던스 50㏀) |
| 운전/정지(외부) |
운전/정지 (1a접점), (정·역전 운전시 입력 또는 출력측에 상전환 M/G 별도 설치) |
사용
환경 |
주위/보존온도/습도 |
-10~50℃ / -10~70℃ / 20~90% RH (결로가 없을 것) |
| 진동 |
5.9 ㎨ (0.6G) 10~55㎐ |
| 사용장소 |
표고 1,000m 이하, 옥내(부식성 가스, 먼지가 없는 곳) |
|
|
|
|
|
